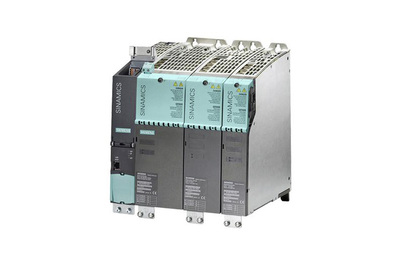

SINAMICS S120 是西门子公司推出的全新的集V/F、矢量控制及伺服控制于一体的驱动控制系统，它不仅能控制普通的三相异步电动机，还能控制同步电机、扭矩电机及直线电机。其强大的定位功能将实现进给轴的绝对、相对定位。SINAMICS S120 产品包括：用于共直流母线的DC/AC 逆变器和用于单轴的AC/AC 变频器。

• 共直流母线的DC/AC 逆变器通常又称为SINAMICS S120 多轴驱动器，其结构形式为电源模块和电

机模块分开，一个电源模块将3 相交流电整流成540V 或600V 的直流电，将电机模块(一个或多个)

都连接到该直流母线上，特别适用于多轴控制，尤其是造纸、包装、纺织、印刷、钢铁等行业。优

点是各电机轴之间的能量共享，接线方便、简单。

• 单轴控制的AC/AC 变频器，通常又称为SINAMICS S120 单轴交流驱动器，其结构形式为电源模块

和电机模块集在一起，特别适用于单轴的速度和定位控制。

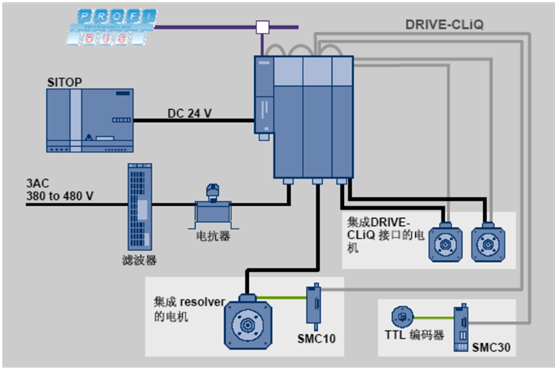

系统概述：SINAMICS S120 组件

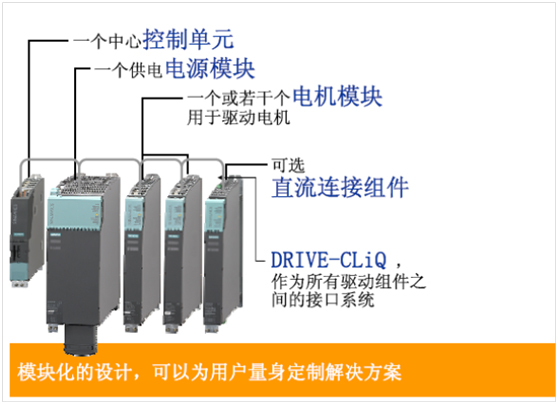

SINAMICS S120 DC/AC模块

西门子G120系列变频器与S120系列变频器的区别

1、sinamicsg120——一般型普通变频器，G为general的意思。G120变频器为一体式变频器，它将整流、逆变单元合在一起了，不必你单独做选型。但是，G120的功能很有限，它最多带矢量轴，实现矢量控制。且整流部分为不可回馈式。

2、sinamicss120——特殊型通用变频器，S为special的意思。S120变频器为整流、逆变单元分开型的变频器，你可以将整流、逆变单元分开进行选型配置。S120功能非常强大，它不仅仅可以带矢量轴，还可以带伺服轴，且整流部分有不可回馈、可回馈、有源前端等多种选择。
