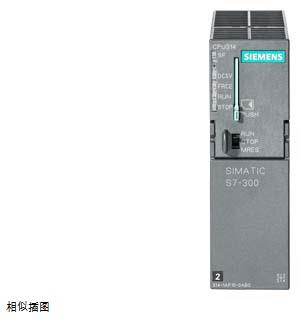

6ES7314-6BH04-0AB0
CPU314C-2PTP, 24DI/16DO/5AI/2AO, 192 KB
 | SIMATIC S7-300，CPU 314C-2 PTP 带 MPI 的紧凑型 CPU， 24 DE/16 DA，4AE，2AA，1 Pt100， 4 个快速计数器(60 kHz)， 集成接口 RS485， 集成电源 24V DC， 工作存储器 192 KB， 前连接器（2x 40 极）和 需要微型存储卡 |
| 一般信息 |
| 硬件功能状态 | 01 |
| 固件版本 | V3.3 |
| 附带程序包的 |
| ● 工程系统 | STEP 7 V5.5 以上版本 + SP1 或 STEP 7 V5.3 以上版本 + SP2 附带 HSP 204 |
| 电源电压 |
| 额定值 (DC) | 24 V |
| 允许范围，下限 (DC) | 19.2 V |
| 允许范围，上限 (DC) | 28.8 V |
| 电源导线的外部保险装置（推荐） | LS 开关，类型 C，最小值 2 A；LS 开关，类型 B，最小值 4 A |
| 电源和电压断路跨接 |
| ● 停电/断电跨接时间 | 5 ms |
| ● 重复率，最小值 | 1 s |
| 负载电压 L+ |
| 数字输入端 |
| — 额定值 (DC) | 24 V |
| — 反极性保护 | 是的 |
| 数字输出端 |
| — 额定值 (DC) | 24 V |
| — 反极性保护 | 不 |
| 输入电流 |
| 耗用电流（额定值） | 660 mA |
| 耗用电流（空载），典型值 | 150 mA |
| 接通电流，典型值 | 5 A |
| I²t | 0.7 A²·s |
| 数字输入端 |
| ● 来自负载电压 L+（空载），**值 | 80 mA |
| 数字输出端 |
| ● 来自负载电压 L+，**值 | 50 mA |
| 功率损失 |
| 功率损失，典型值 | 13 W |
| 存储器 |
| 工作存储器 |
| ● 集成 | 192 kbyte |
| ● 可扩展 | 不 |
| 装载存储器 |
| ● 插拔式 (MMC) | 是的 |
| ● 插拔式 (MMC)，**值 | 8 Mbyte |
| ● MMC 上的数据管理（在上一次编程后），最小值 | 10 y |
| 缓冲 |
| ● 存在 | 是的; 通过 MMC 担保（免维护） |
| ● 不带电池 | 是的; 程序和数据 |
| CPU-处理时间 |
| 对于位运算，典型值 | 0.06 µs |
| 对于字运算，典型值 | 0.12 µs |
| 对于定点运算，典型值 | 0.16 µs |
| 对于浮点运算，典型值 | 0.59 µs |
| CPU-组件 |
| 组件数量（总计） | 1 024; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的**数量。 |
| DB |
| ● 数量，**值 | 1 024; 数字条：1 至 16000 |
| ● 容量，**值 | 64 kbyte |
| FB |
| ● 数量，**值 | 1 024; 数字条：0 至 7999 |
| ● 容量，**值 | 64 kbyte |
| FC |
| ● 数量，**值 | 1 024; 数字条：0 至 7999 |
| ● 容量，**值 | 64 kbyte |
| OB |
| ● 数量，**值 | 参见操作列表 |
| ● 容量，**值 | 64 kbyte |
| ● 可用循环 OB 数量 | 1; OB 1 |
| ● 时间报警 OB 数量 | 1; OB 10 |
| ● 延迟报警 OB 数量 | 2; OB 20, 21 |
| ● 唤醒警告 OB 数量 | 4; OB 32、33、34、35 |
| ● 过程报警 OB 数量 | 1; OB 40 |
| ● 启动 OB 数量 | 1; OB 100 |
| ● 异步错误 OB 数量 | 4; OB 80、82、85、87 |
| ● 同步错误 OB 数量 | 2; OB 121、122 |
| 嵌套深度 |
| ● 每个优先等级 | 16 |
| ● 错误 OB 中的附加等级 | 4 |
| 计数器、定时器及其剩磁 |
| S7 计数器 |
| ● 数量 | 256 |
| 剩磁 |
| — 可调整 | 是的 |
| — 下限 | 0 |
| — 上限 | 255 |
| — 已预设 | Z 0 至 Z 7 |
| 计数范围 |
| — 下限 | 0 |
| — 上限 | 999 |
| IEC 计数器 |
| ● 存在 | 是的 |
| ● 类型 | SFB |
| ● 数量 | 不限制（只通过 RAM 进行限制） |
| S7 时间 |
| ● 数量 | 256 |
| 剩磁 |
| — 可调整 | 是的 |
| — 下限 | 0 |
| — 上限 | 255 |
| — 已预设 | 无剩余 |
| 时间范围 |
| — 下限 | 10 ms |
| — 上限 | 9 990 s |
| IEC 计时器 |
| ● 存在 | 是的 |
| ● 类型 | SFB |
| ● 数量 | 不限制（只通过 RAM 进行限制） |
| 数据范围及其剩磁 |
| 保留的数据范围（包括时间、计数器、标记），**值 | 64 kbyte |
| 标记 |
| ● 容量，**值 | 256 byte |
| ● 存在剩磁 | 是的; MB 0 至 MB 255 |
| ● 预设剩磁 | MB 0 至 MB 15 |
| ● 定时标记数量 | 8; 1 个标记字节 |
| 数据组件 |
| ● 可调整剩磁 | 是的; 在 DB 中不保持特征 |
| ● 预设剩磁 | 是 |
| 本地数据 |
| ● 每个优先等级，**值 | 32 kbyte; 每个块** 2048 字节 |
| 地址范围 |
| 外设地址范围 |
| ● 输入端 | 1 024 byte |
| ● 输出端 | 1 024 byte |
| 分布式 |
| — 输入端 | 无 |
| — 输出端 | 无 |
| 过程映像 |
| ● 输入端 | 1 024 byte |
| ● 输出端 | 1 024 byte |
| ● 输入端，可调整 | 1 024 byte |
| ● 输出端，可调整 | 1 024 byte |
| ● 输入端，已预设 | 128 byte |
| ● 输出端，已预设 | 128 byte |
| 集成通道的默认地址 |
| — 数字输入端 | 124.0 至 126.7 |
| — 数字输出端 | 124.0 至 125.7 |
| — 模拟输入端 | 752 至 761 |
| — 模拟输出端 | 752 至 755 |
| 数字通道 |
| ● 输入端 | 1 016 |
| — 集中式 | 1 016 |
| ● 输出端 | 1 008 |
| — 集中式 | 1 008 |
| 模拟通道 |
| ● 输入端 | 253 |
| — 集中式 | 253 |
| ● 输出端 | 250 |
| — 集中式 | 250 |
| 硬件扩展 |
| 扩展支架数量，**值 | 3 |
| DP 主站数量 |
| ● 集成 | 无 |
| ● 关于 CP | 4 |
| 可运行的 FM 和 CP 数量（建议） |
| ● FM | 8 |
| ● CP, PtP | 8 |
| ● CP，LAN | 10 |
| 组件载体 |
| ● 组件载体，**值 | 4 |
| ● 每个组件载体的组件，**值 | 8; 在模块载体 3 内最多 7 个 |
| 时间 |
| 时钟 |
| ● 硬件时钟（实时时钟） | 是的 |
| ● 可缓冲和同步 | 是的 |
| ● 缓冲持续时间 | 6 wk; 当环境温度为 40 °C 时 |
| ● 每日偏差，**值 | 10 s; 典型值：2 s |
| ● 接通电源后时钟的显示 | 在断开电源后，时钟仍继续运行 |
| ● 缓冲后的时钟显示 | 在断开电源时，时钟仍正常显示时间。 |
| 运行时间计数器 |
| ● 数量 | 1 |
| ● 数字/数字条 | 0 |
| ● 值域 | 0 至 2 的 31 次方小时（在使用 SFC 101 时） |
| ● 间隔尺寸 | 1 h |
| ● 剩余 | 是的; 每次重启时必须重新启动 |
| 时间同步 |
| ● 提供支持 | 是的 |
| ● 在 MPI 上，主站 | 是的 |
| ● 在 MPI 上，从站 | 是的 |
| ● 在 AS 中，主站 | 是的 |
| ● 在 AS 中，从站 | 不 |
| 数字输入 |
| 数字输入端数量 | 24 |
| ● 可用来实现技术功能的输入端 | 16 |
| 集成通道 (DI) | 24 |
| 输入特性符合 IEC 61131，类型 1 | 是的 |
| 可同时控制的输入端数量 |
| 水平安装位置 |
| — 最高可达 40 ℃，**值 | 24 |
| — 最高可达 60 ℃，**值 | 12 |
| 垂直安装位置 |
| — 最高可达 40 ℃，**值 | 12 |
| 输入电压 |
| ● 额定值 (DC) | 24 V |
| ● 对于信号“0” | -3 至 +5V |
| ● 对于信号“1” | +15 至 +30 V |
| 输入电流 |
| ● 对于信号“1”，典型值 | 8 mA |
