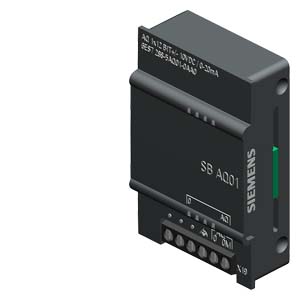

6ES7288-5AQ01-0AA0
SIGNAL BOARD SB AQ01, 1 AO
 | SIMATIC S7-200 SMART， 模拟输出 SB AQ01，1 个模拟输出， +/-10V DC（12 位分辨率）或 0-20mA（11 位分辨率） |
| 一般信息 |
| 产品类型标志 | SB AQ01，AQ 1x12 bit |
| 运行中的 CiR 配置 |
| 可在 RUN 模式下更改参数分配 | 不 |
| 输入电流 |
| 耗用电流，典型值 | 40 mA |
| 来自背板总线 DC 5 V，典型值 | 15 mA |
| 功率损失 |
| 功率损失，典型值 | 1.5 W |
| 数字输入 |
| 导线长度 |
| ● 屏蔽，**值 | 10 m |
| 模拟输出 |
| 模拟输出端数量 | 1; 电流或电压 |
| 输出范围，电压 |
| ● -10 V 至 +10 V | 是的 |
| 输出范围，电流 |
| ● 0 至 20 mA | 是的 |
| 输出端的模拟值构成 |
| 集成和转换时间/每通道分辨率 |
| ● 带有过调制的分辨率（包括符号在内的位数），**值 | 12 bit; 电压模式：11 位 + 符号位，电流模式：11 位 |
| 报警/诊断/状态信息 |
| 诊断功能 | 是的 |
| 诊断 |
| ● 断线 | 是的 |
| ● 短路 | 是的 |
| 诊断显示 LED |
| ● 用于输出端状态 | 是的 |
| 标准、许可、证书 |
| CE 标记 | 是的 |
| 尺寸 |
| 宽度 | 35 mm |
| 高度 | 52.2 mm |
| 深度 | 16 mm |
| 重量 |
| 重量，约 | 17.4 g |
